| Brand Name: | Winroller |
| Model Number: | Winroller VECTOR-S100 DC 가변 주파수 모터 롤러 드라이버 |
| MOQ: | 1 |
| 가격: | Contact Us |
| Packaging Details: | 목재 케이스 |
| 지불 조건: | L/C, T/T |
브러쉬 없는 DC 모터
이 모터는 영구 자석 로터와 코일과 함께 스터터 윙으로 구성됩니다. 이 유형의 모터는 다음과 같은 장점을 가지고 있습니다.
간단한 구조, 높은 신뢰성, 좋은 안정성, 높은 효율성, 그리고 강한 적응력, 그래서 널리 사용되었습니다.
홀 센서
브러쉬리스 모터는 탄소 브러시를 제거하기 때문에, 모터는 자체를 실행 할 수 없습니다
홀 센서는 운전자에게 위치 신호를 피드백하기 위해 모터 내부에 설치된 장치입니다.
LED
빛 방출 다이오드는 구동 시스템의 상태를 표시하는 데 사용됩니다.
PNP/NPN
효과적 제어 신호의 논리 수준: NPN는 낮은 수준이 효과적이라는 것을 의미합니다. 즉 연결되면 효과적입니다.
DC-로; PNP는 높은 수준이 효과적이라는 것을 의미합니다. 즉 DC+에 연결되면 효과적입니다.
PLC
산업용 프로그래밍 가능한 논리 컨트롤러
열/ 닫힌 루프 속도는
속도 오픈 루프, 드럼 속도는 부하가 증가함에 따라 감소합니다.
속도는 닫힌 루프로, 부하가 드럼의 가중 모멘트 내에 있을 때, 드럼 속도는 부하에 따라 변하지 않습니다.
ECO와 BOOST
전기 C형 컨트롤러는 전기 롤러 ECO (에너지 절약) 및 BOOST (고속 토크) 모드를 지원합니다.
벡터 주파수 변환
현장 지향 제어는 현재 브러시리스 DC 모터를 효율적으로 제어하는 가장 좋은 선택입니다.
*삼 개의 브레이킹 모드:전자 브레이크, 자유 브레이크,서보 브레이크
*PNP 및 NPN 적응력:고객에게 더 많은 제어 옵션을 제공합니다.
* 가속 및 저속: 넓은 조정 범위, 0.25에서 2S,16 정밀한 조정까지 시간을 달성 할 수 있습니다.
* 3단 기어:고객이 가속과 저속을 빠르게 전환하는 데 편리합니다.
*실패 안전 재시작:실수가 수정 된 후, 시스템은 특정 기간 내에 자동으로 재시작됩니다.

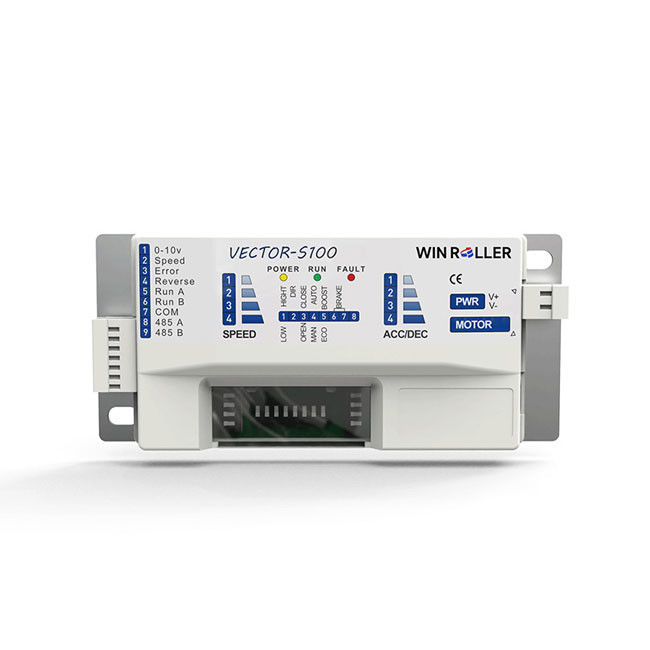

VECTOR-S100 DC 변주 주파수 모터 롤러 드라이버의 레이아웃
| 전원 터미널 | DC 전력 입력 |
| 신호 터미널 | 제어 신호 입력 및 오류 신호 출력, 일부 기능은 DIP 다이얼과 함께 사용됩니다 |
| DIP 다이얼 | 함수 다이얼 |
| LED | 전원 및 상태등 |
| 전기 드럼 소켓 | 특수 전기 롤러 9 핀 정사각형 헤드 소켓 |
| 펌웨어 업데이트 포트 | 펌웨어 업그레이드 소켓 |
| 속도 | 속도 선택 |
| ACC/DEC | 가속/연속 시간 설정 |
드라이버 카드 외부 인터페이스
모터 포트
전원 공급 요구 사항
